Technik - Wetterstation

Standort:
Die Wetterstation steht seit März 2010 in Baden Württemberg 88361 Altshausen (Landkreis Ravensburg) 574 m Meter ü. NN.

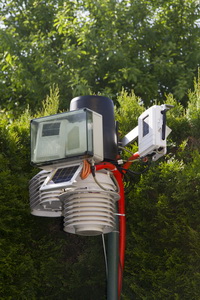

Die Station mit den Sensoren ist im Garten aufgebaut und steht 2m über dem Boden. Windmesser, Solar und UV Sensoren befindet sich auf dem Hausdach. Die Messwerte von 2007 bis März 2010 sind in Bad Schussenried gemessen worden.

Station:
Davis Vantage Pro 2 Aktiv Plus von Davis Instruments. (alle Infos weiter unten..)

Diese Wetterstation erfüllt aufgrund der Umgebung und der eingesetzten Sensoren nicht die WMO-Norm und ist somit nur bedingt mit den offiziellen Wetterstationen vergleichbar. Die Messwerte sind somit auch keine offiziellen Wetterdaten!

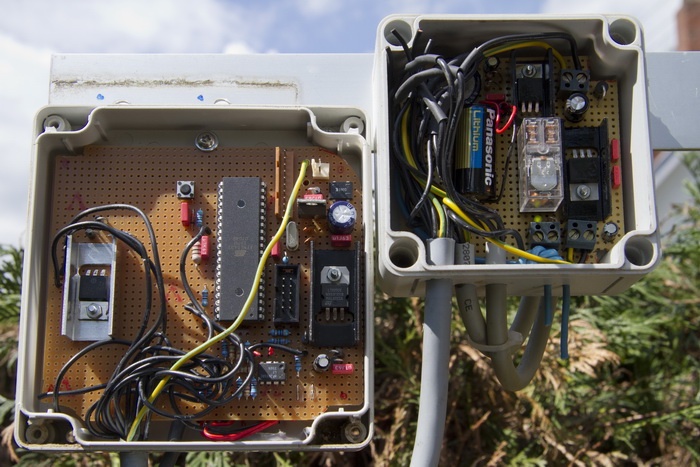

Modifikationen: Stromversorgung der ISS: Die ISS wird mit einem Spannungsregler mit 3,3 Volt versorgt. Bei einem Stromausfall schaltet sich die integrierte Batterie über ein Relais wieder ein. Somit wir die Batterie praktisch "nie" leer! Heizung-Regenmesser (Eigenbau): Der Regenmesser wird im Winter über zwei hochlast Drahtwiderstände beheizt. Eine Steuerung (siehe Foto) mit einem Mikrokontroller (ATmega32) regelt die Temperatur im inneren Konstant auf +5 Grad Celsius. Es wird nur geheizt wenn es eine Lufttemperatur unter 3 Grad Celsius hat und auch Niederschlag fällt (extra Sensor - beheizten Regenmelder). Nach dem Niederschlag gefallen ist wird noch auf eine bestimmte Zeit nachgeheizt, außer die Temperatur würde wieder über 3 Grad Celsius steigen. Zerlegen und säubern der ISS hier klicken..

Davis Vantage Pro 2 Aktiv Plus  von Davis Instruments Basisstation Großes übersichtliches LCD-Display: 90 x 150 mm Anzeige aller aktuellen- und aufgezeichneten Messdaten und Wettervorhersagen: - Temperatur Innen und Aussen - Luftfeuchte Innen und Aussen - Barometrischer Luftdruck - Windgeschwindigkeit und Windrichtung - Niederschlagsmenge (Regenmengenzähler) - Wettervorhersage über Symbolanzeige - Hitze-Index - Taupunkt - Wind-Chill (gefühlte Temperatur) - Mondphase - Sonnenauf- und Sonnenuntergangszeiten - Uhr und Kalender - Evapotranspiration für: Tag, Monat, Jahr - Solarstrahlungsintensität - Temperatur-Feuchte-Sonne-Wind-Index (THSW) - UV-Dosis (nicht in allen Paketen enthalten) - UV-Index (nicht in allen Paketen enthalten) - Programmierbare Alarmzustände Grafische Anzeige zur Auswertung der Wetterdaten direkt über die Monitoreinheit Über 80 unterschiedliche grafische Auswertungen möglich Über 30 Alarmfunktionen mit akustischer und grafischer Benachrichtigung gleichzeitig einstellbar Mondphasenanzeige mit 9 verschiedenen Symbolen Wettervorhersage über - Lauftext (Über 40 verschiedene Anzeigetexte verfügbar) - Symbolanzeige mit 5 verschiedenen Symbolen Messzyklus: 2,5 Sek. Empfang der Daten von bis zu 8 verschiedenen Funkstationen Funkübertragungsfrequenz: 868,35 MHz Hohe Reichweite: max. 300 m (abhängig von Bausubstanz und Platzierung, erweiterbar durch drahtlose Repeater bis auf 1,5 km) Weiterleitung der empfangenen Wetterdaten möglich Abmessungen (BxHxT): 240 x 150 x 38 mm

Thermometer

• Temperatur für Innen, Aussen und der Zusatzsensoren
• Messbereich Innen: 0°C bis +60°C und Aussen: -40°C bis +60°C
• Auflösung: +/-0,3°C
• Genauigkeit Innen: 0,1°C und Aussen: 1°C
• Temperaturanzeige in °C oder °F
• Speicher für Minimal- und Maximalwert über Perioden von jeweils 1 Tag und 1 Monat mit Uhrzeit und Datum
• Einstellbarer Temperaturalarm
• Berechung der Taupunkt-Temperatur

Hygrometer

• Luftfeuchtigkeit für Innen, Aussen und der Zusatzsensoren
• Messbereich Innen: 10% bis 90% und Aussen: 0% bis 100%
• Auflösung: 1%
• Genauigkeit Innen: +/-5% und Aussen: +/-2%
• Speicher für Minimal- und Maximalwert über Perioden von jeweils 1 Tag und 1 Monat mit Uhrzeit und Datum
• Einstellbarer Alarm

Barometer

• Relativer oder absoluter Luftdruck
• Anzeige wahlweise in Zoll (IN), Millimeter Quecksilbersäule (mm), Millibar (mbar) oder Hektopascal (hPa)
• Messbereich: 880hPa bis 1080hPa oder 660 bis 810 mm
• Auflösung: 0,1hPa/mm
• Genauigkeit: +/- 1,7hPa oder +/- 1,3mm
• Höhennpassung für den Luftdruck für -305 bis +3650m
• Trendanzeige für Luftdruck in 5 Stufen
• Speicher für Minimal- und Maximalwert über Perioden von jeweils 1 Tag und 1 Monat mit Uhrzeit und Datum
• Einstellbarer Alarm

Windmesser

• Messung der Windgeschwindigkeit und Windrichtung
• Anzeige:
  - der Windgeschwindigkeit wahlweise in Meilen/Std. (mph), Meter/Sek. (m/s), Kilometer/Std. (km/h) oder Knoten (knots)
  - der Windrichtung als Zahlenwert und über Windrose
• Messbereich:
  - Windgeschwindigkeit: 3 km/h bis 193 km/h oder 1 m/s bis 54 m/s
  - Messbereich Windrichtung: 0 - 360° als Zahlenwert oder 16 Segmente auf Windrose
• Auflösung:
  - Windgeschwindigkeit: 1 km/h oder 0,5 m/s
  - Windrichtung: 1° über Zahlenwert oder 22,5° über Windrose
• Genauigkeit:
  - Windgeschwindigkeit: 3 km/h (1m/s) oder +/- 5 %
  - Windrichtung: +/- 7° über Zahlenwert und 0,3 Segment über Windrose
• Einstellbarer Windgeschwindigkeitsalarm
• Speicher für die minimale und maximale Windgeschwindigkeit sowie der Windrichtung der maximalen Windgeschwindigkeit und der Hauptwindrichtung über Perioden von jeweils 1 Tag und 1 Monat mit Uhrzeit und Datum

Regenmesser

• Messung der Niederschlagsmenge
• Regenindikator über Symbolanzeige (aktiv ab 0,25 mm Niederschlag)
• Anzeige wahlweise in Millimeter/Stunde (mm/h) oder in Zoll/Stunde (In/h)
• Messbereich:
  - täglich und Regenschauer: 0 bis 999,9 mm
  - monatlich und jährlich: 0 bis 19.999 mm
  - Regenrate: 0 bis 2540 mm/Std.
• Auflösung:
  - täglich und Regenschauer: 0,25 mm
  - monatlich, jährlich und Regenrate: 0,25 mm bis 1.999,9 mm
• Genauigkeit:
  - täglich, monatlich, jährlich und Regenschauer: +/- 4%
  - Regenrate: +/- 5%
• Speicher für die Regenmenge des letzten Regenschauers und über Perioden von jeweils 1 Tag, 1 Monat und 1 Jahr
• Einstellbarer Alarm

Wind-Chill (gefühlte Temperatur)

• Anzeige der gefühlten Temperatur
• Messbereich: -84°C bis +54°C
• Auflösung: 1°C
• Genauigkeit: +/- 2°C
• Anzeige wahlweise in °C oder °F
• Speicher für Minimalwert über Perioden von jeweils 1 Stunde, 1 Tag und 1 Monat mit Uhrzeit und Datum
• Einstellbarer Windchill-Alarm

Taupunkt

• Anzeige der Taupunkt-Temperatur
• Messbereich: -76°C bis +54°C
• Auflösung: 1°C
• Genauigkeit: +/- 1,5°C
• Anzeige wahlweise in °C oder °F
• Speicher für Minimal- und Maximalwert über Perioden von jeweils 1 Tag und 1 Monat mit Uhrzeit und Datum
• Einstellbarer Taupunkt-Alarm

Hitze-Index

• Messbereich: -40°C bis +57°C
• Auflösung: 1°C
• Genauigkeit: +/- 1,5°C
• Anzeige wahlweise in °C oder °F
• Speicher für Maximalwert über Perioden von jeweils 1 Tag und 1 Monat
• Einstellbarer Alarm

Solarstrahlung

• Messbereich: 0 bis 1600 W/m²
• Auflösung: 1 W/m²
• Genauigkeit: +/- 5%
• Speicher für Maximalwert über Perioden von jeweils 1 Tag und 1 Monat
• Einstellbarer Alarm

Evapotranspiration ETo

• Anzeige der aktuellen Evapotranspiration
• Messbereich:
  - täglich bis 999 mm
  - monatlich und jährlich bis 1999,9 mm
• Auflösung: 0,25 mm
• Genauigkeit: +/- 5%
• Speicher für monatliche und jährliche Evapotranspiration
• Einstellbarer Evapotranspiration-Alarm

Temperatur-Feuchte-Sonne-Wind-Index (THSW)

• Messbereich: -68°C bis +64°C
• Auflösung: 1°C
• Genauigkeit: +/- 2°C
• Anzeige wahlweise in °C oder °F
• Speicher für Maximalwert über Perioden von jeweils 1 Tag und 1 Monat
• Einstellbarer Alarm

UV-Index

• Anzeige der durchschnittlichen UV-Belastung
• Messbereich: 0 bis 16 Index
• Auflösung: 0,1 Index
• Genauigkeit: +/- 8%
• Speicher für Maximalwert der täglichen und monatlichen UV-Strahlung
• Einstellbarer UV-Alarm

UV-Dosis

• Anzeige der gesamt UV-Dosis
• Messbereich: 0 bis 199 MED's
• Auflösung: 0,1 MED (bis 20 MED's); 1 MED (über 20 MED's)
• Genauigkeit: +/- 8%
• Speicher für die stündliche und täglichen UV-Dosis
• Einstellbarer UV-Dosis-Alarm

Blattfeuchte

• Messbereich: 0 bis 15
• Auflösung: 1
• Genauigkeit: +/- 0,5
• Speicher für Minimal- und Maximalwert über Perioden von jeweils 1 Tag und 1 Monat
• Einstellbarer Alarm

Bodenfeuchtigkeit

• Messbereich: 0 bis 200 cb
• Auflösung: 1 cb
• Speicher für Minimal- und Maximalwert über Perioden von jeweils 1 Tag und 1 Monat
• Einstellbarer Alarm

Uhr

• Zeitanzeige: 24-Stunden- oder 12-Stunden-Anzeige
• Datumanzeige: Tag:Monat oder Monat:Tag
• Genauigkeit:
  - Uhr: +/- 15 Sek./Monat
  - Datum: +/- 15 Sek./Monat
• Einstellbarer Uhrzeitalarm (Wecker)

Integrierte Sensor-Einheit (ISS)

Die Integrierte Sensor-Einheit ISS enthält bereits in der Basisversion alle wichtigen Sensoren. Die ISS wird mit Solarstrom betrieben und ist somit völlig autark einsetzbar. Der Energieverbrauch ist dabei so niedrig, dass eine Stunde Sonnenlicht pro Tag genügt, um eine zuverlässige Funktion der ISS zu gewährleisten.

Thermo-/Hygrometer
Der Temperatur- und Feuchtigkeitssensor ist in einem Schutzgehäuse untergebracht. Das Gehäuse schützt die Sensoren vor Strahlungs- und Reflexionswärme und garantiert eine optimale Messgenauigkeit.

Anemometer
Abnehmbares Anemometer für flexible Montagemöglichkeiten. Sie können die ISS wie abgebildet als kompakte Einheit einsetzen, oder wenn erforderlich, das Anemometer über das mitgelieferte Kabel bis zu 12 m von der ISS trennen. Über das Anemometer Transmitter Kit kann das Anemometer auch völlig unabhängig von der ISS betrieben werden.

Regenmenge
Regenmengenmesser nach den Richtlinien der WMO (World- Meteorological- Organisation). Äußerst präzises, selbstentleerendes Kipp- Waage- System. Auflösung 0,25 mm.
